Routa kretskort, vilken konst..

[psynoise]

Det bästa som finns

http://en.wikipedia.org/wiki/Zuken

[tecno]

Tyvärr för dyrt för oss i 'korpen', har haft Cadstar och det blev lite väl dyrt.

[psynoise]

Jag har faktiskt aldrig sätt något av deras verktyg själv. Dock har jag för mig att Cadstar tillhör de billigare programpaketen från Zuken. CR-8000 och CR-5000 är nog de mest avancerade. Någon som vet vad de kan tänkas kosta?

[XCore]

"The Express version of CADSTAR is a fully functional CADSTAR (limited to 300 pins and 50 components), allowing designers to see for themselves how easy it is to use and experience its powerful technology enabling capabilities."
Det verkar helt hypat program, ska nog dra ner imorgon och leka lite i det!!!

[4kTRB]

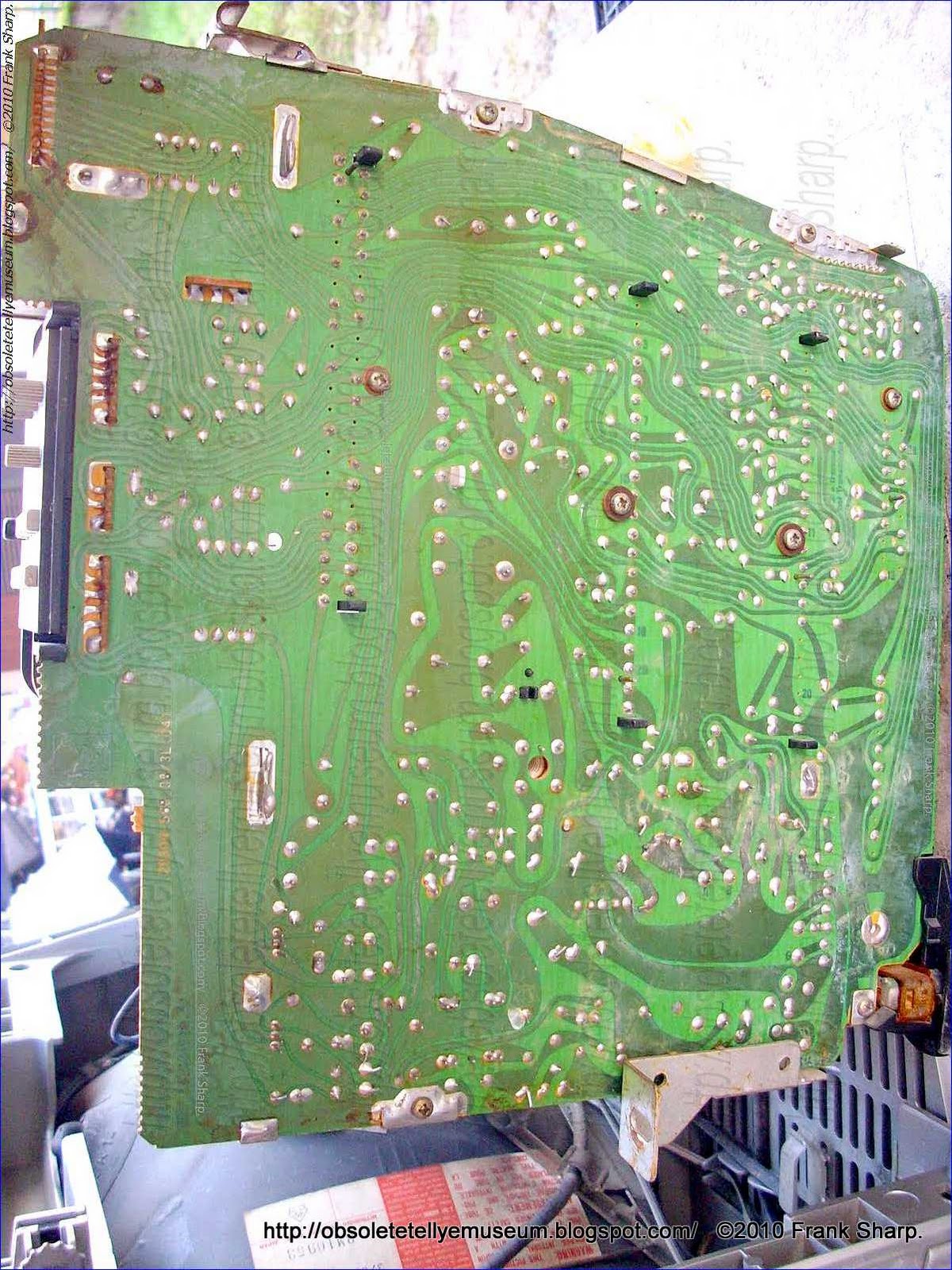

Jag menade typ det här kortet:



Nu är det i och för sig en Grundig tror jag.

[XCore]

Fast det här är så sjukt vackert det med, där kan man säga att man gillar formerna!
Säkert inte optimalt någonstans men fint på sitt sätt!
Framförallt så gamla som inte hade skydd på korten utan hela kortet var förtennat.
Blänkte vackert, tills det blev vit beläggning, då såg det skabbigt ut istället.

[4kTRB]

Nu är det väl så att vassa hörn gör saker värre.
Moderna kort har på sin höjd 45 graders caddade hörn.

Nog hade dom skyddslack -

[thepirateboy]

Jag har faktiskt aldrig sätt något av deras verktyg själv. Dock har jag för mig att Cadstar tillhör de billigare programpaketen från Zuken. CR-8000 och CR-5000 är nog de mest avancerade. Någon som vet vad de kan tänkas kosta?

Cadstar kostar ca 2000 EUR för billigaste versionen och 6500 EUR för nätverkslicens och 3D modul. Att betala så mycket för något som är så omodernt, nej tack

[XCore]

Har sett gamla kort utan lack

[calmar]

Många gamla kort med mjuka, böjda banor gjordes nog med penna, kurvtejp, gnuggisar, förstoringsapparat och framförallt många timmars arbete

[lond]

En del av korten på jobbet är av typen "hardback" ett dubbelsidigt kort med ca 5mm tjock förgylld plåt som jordplan.
Då korten är för frekvenser i GHz-området så ledarbanorna är ritade i mjuka fina böjar.

/// Marcus

[Ckat]

Jätte roligt inlägg, kul att se och läsa om för en glad amatör som mig

[4kTRB]

Typ det mönsterkortet jag länkade till skulle
vara fint som tapet.

[XCore]

Så sant, väldigt konstnärligt också!

[TomasL]

En liten bild ur servicemanualen för Tektronix 7603 skop
