Portalfräs projekt nu med video!

[gotis]

Jaha, dags för en liten byggtråd så här när eländet e klart för att slutmonteras, lite dåligt med bilder men så här ser planen ut.
Användbart område: X-500 Y-400 Z-270
fast portal och rörligt bord i x-led, a la Mazak vqc.
Drivsystem: Berger Lahr, 3fas stegmotorer 6Nm, vrdm 3913.

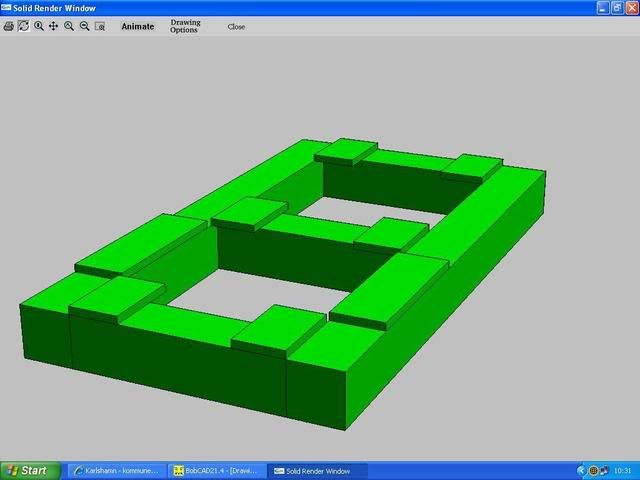

Bottenramen är svetsad i 100x100x10mm fyrkantsrör, yttermåtten blev 600x1100mm, planfräst och borrad, med 6st plattor, på de ska en 20mm tjock stålplatta som är planslipad och försedd med laxade 25mm skenor och 25mm kulskruv monteras.
Portalen är åxå svetsad,
gavlar i 100x200x8mm, 550mm höga, planade i bägge ändar.

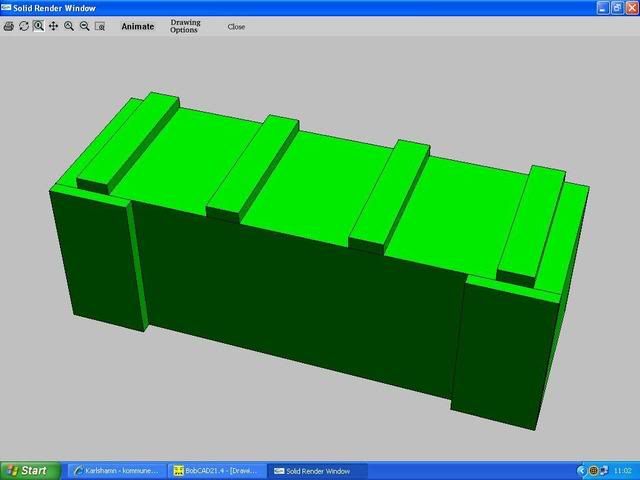

Portalen är klar, svetsad, 200x200x10mm fyrkantsrör, med Plattor på monteringsytorna för Y-axeln som åxå är en 20mm stålplatta slipad med laxade 25mm skenor och 25mm kulskruv.

Z axel i stort sett klar. 200x470x15mm stålplatta, 20mm skenor och 20mm kulskruv.

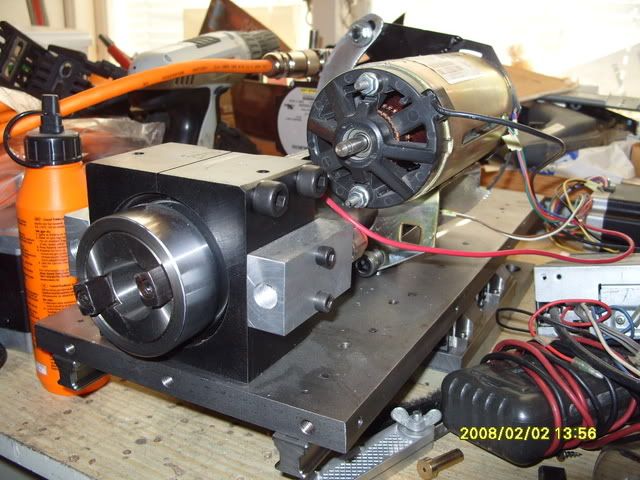

på plattan är en iso30 spindel monterad, kopplad till en löparbandsmotor på 2,25kw, varvar ca5000 obelastad, men med återkoppling så ska det förhoppningsvis vara ganska konstant.

Alla fyrkanströr ska sandfyllas för effektiv vibrationsdämpning.

[dar303]

Låter som ett mycket fint bygge!
Vi vill se bilder!!!

[jojje]

Många fina ord, men en byggtråd utan bilder, är ingen byggtråd alls.

Först skaffa massa bilder, sen skriva text, om det nu behövs.

[Cano]

Det låter som att det kommer att bli en rätt så stadig maskin.
Byggbilder skulle sitta fint

[gotis]

Fler bilder.

Z-axeln.


Stativet.

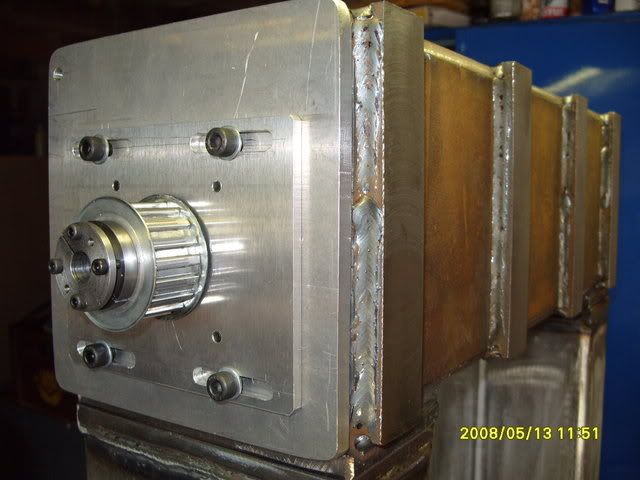

X-axelns motor.


Y-axelnsmotor inbyggd i portalen.


Styrskåpet, lite kvar att pyssla med.

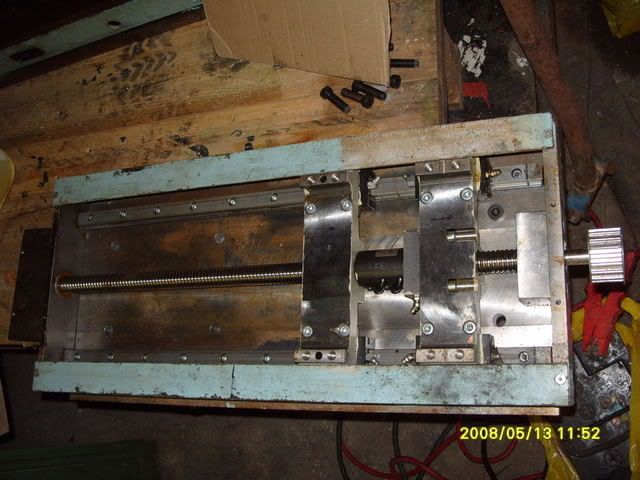

Y-axelns linjärbord, X-axeln ser likadan ut fast 400mm längre.

[Anahka1975]

Usch så snyggt
Detta ska bli kul att följa.

[sweFredrik]

finfint!

Har du gjort delarna till din ISO30 spindel själv eller köpt den?

[gotis]

Nä, spindeln var ett containerfynd.

[H.O]

Hittat den i containern, du skojjar....Grattis! Är det "manuell" dragstång på den eller är den förberedd för växlare?

Ser ut att bli att riktigt stabilt o bra, lycka till!

[gotis]

Jobbat lite mer med Z.
Hittar inte digikameran så ni får nöja er med mobilbilder.

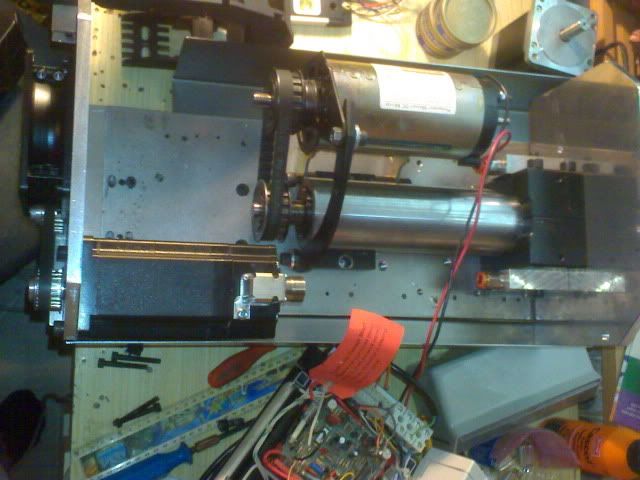

Vy från ovan.

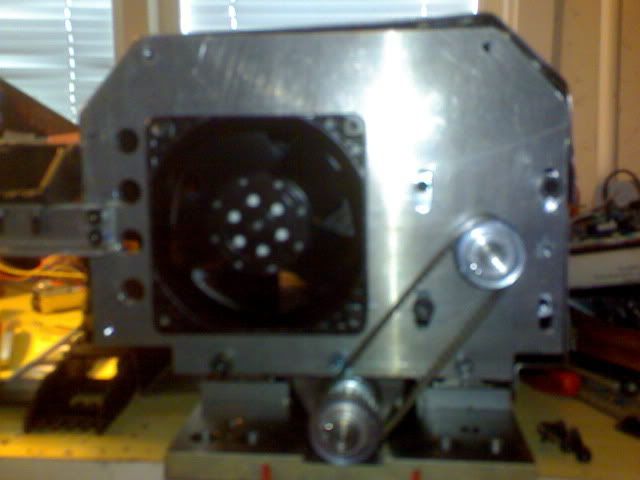

Inuti.


Med kåpor på.

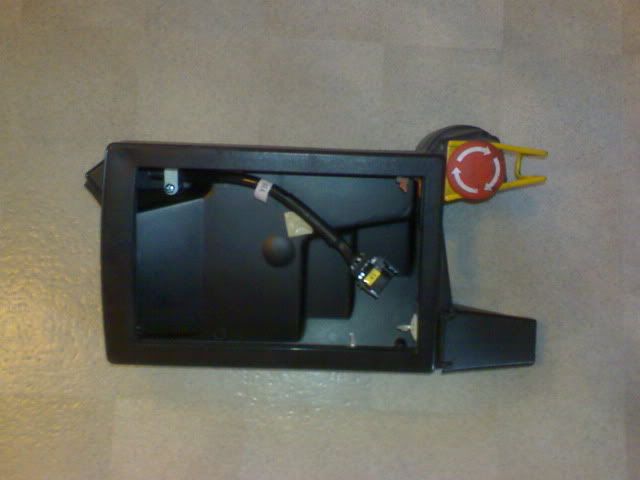

Den här har jag tänkt mig använda som Pendant med en 7"pekskärm och en MPG, Passar nog perfekt!

[Nihilim]

Ser ut att kunna bli riktigt bra. Du måste haft en ganska redig fräs att tillgå, det är ju en massa ytor som måste planas efter svetsning.
Extra krokigt och bra måste det ha blivit eftersom det är MIGat... fast det tar väl iofs ruskigt lång tid att TIGa så många meter svets...

[gotis]

Nä det slog sig inte alls så mycket, max 2mm mellan ytterkanterna, vet man bara i vilken ordning man ska dra strängarna så blir det inte så tokigt.
lämnade bort det till en schysst firma för planfräsning.

[monoton]

Ser finfint ut! Är det GoodYear Falcon-remmar du använder?

[gotis]

Borrat lite hål, å beställt pekskärmen, inget speciellt annars, e fortfarande frågande till om det räcker att sätta pulsgivare på spindeln, eller om jag måste använda en tachometer åxå, finns ju egentligen ingen anledning om Mach redan har signalen så måste ju varvtalet kunna styras därifrån?

använder en KBdrive 225r, någon som har erfarenhet av dessa?

Ruggigt klipp i löparbandsmotorn annars, höll på å rensa kuggremmen första gången jag startade den

tänker använda en Griffin powermate som mpg, får se hur det funkar...

[H.O]

Mach3 kan styra varvtalet på spindlen på två sätt. Antingen via en (låg-frekvent) PWM eller via steg- och riktningssignaler. Om din KBDrive har Steg- och riktning in samt ingång för encoder så är det en lämplig väg.

Mach3 har en inbyggd PID-regulator för reglering av spindelhastighet men om jag inte minns fel så stödjer den inte "riktig" encoder-feedback (inkrementalenkoder) utan vill i stället ha en eller enstaka pulser per varv där den ena är minst dubbelt så "lång" som de övriga. (Används för sync vid gängning i svarv).

Jag hade försökt hålla Mach3 borta från själva regleringen och istället bara "kommendera" ett visst varvtal som sedan KBDrive'en eller något annat får göra sitt bästa för att hålla.
