Oves CNC fräs #2

[ove]

Jag har i över ett år jobbat på min andra CNC fräs och nu börjar den bli klar:

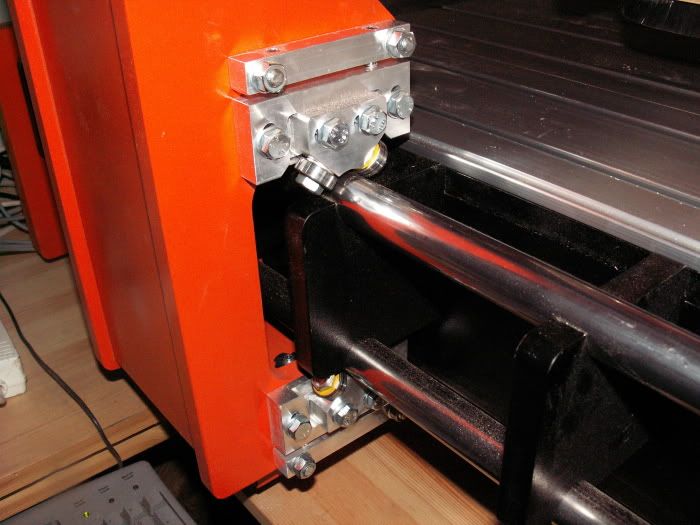

I denna tråd kan ni se hur kullagren är konstruerade:
http://elektronikforumet.com/forum/view ... =5&t=28015

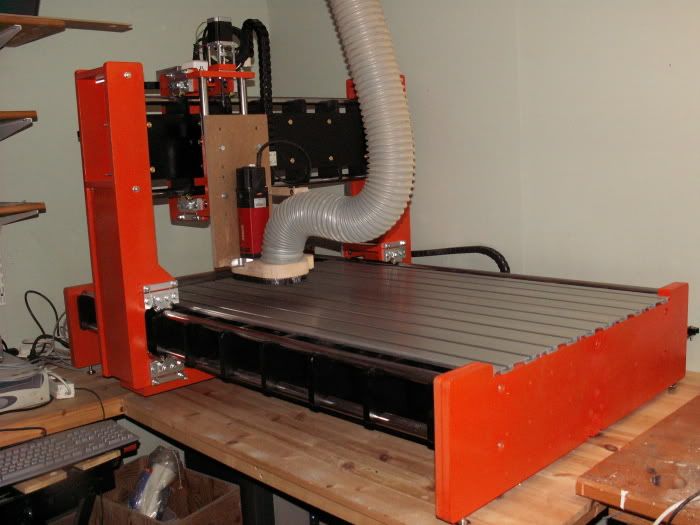

och så här ser det ut på den färdiga maskinen:

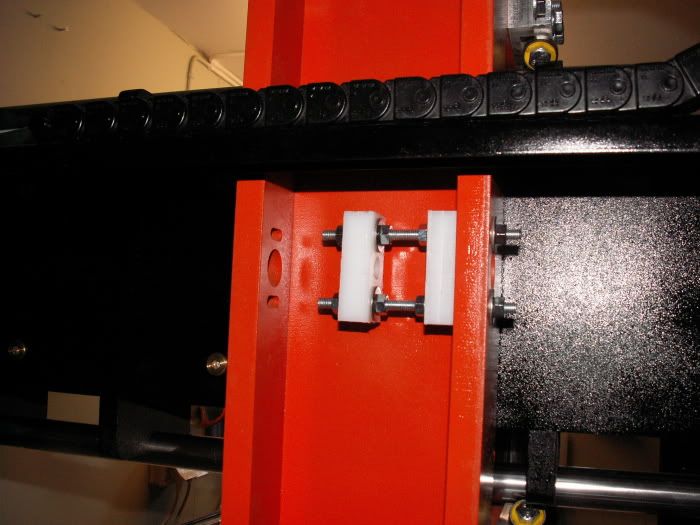

Plastmuttrarna för drivningen har jag monterat så här för att kunna spänna dom mot varandra:


Nu ser ni vad som saknas... jag behöver hjälp med ändbearbetningen på min 12mm trapetsstång.

Om det är någon i närheten av Skellefteå som kan hjälpa mig att svarva ändarna för en rimlig ersättning så skulle jag vara väldigt tacksam.

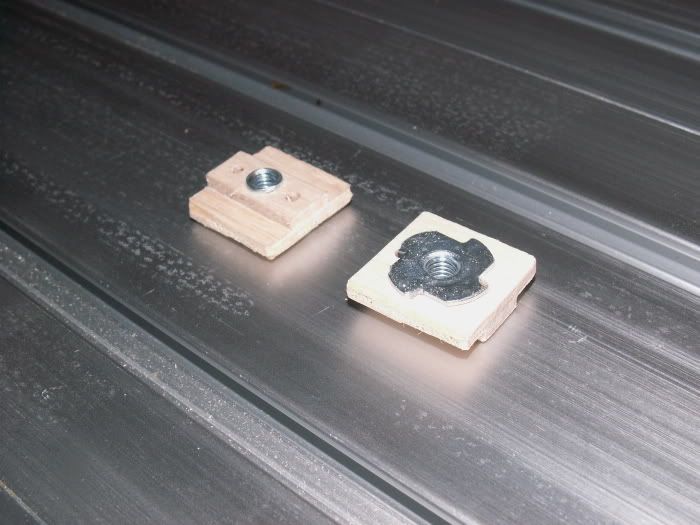

Slutligen kan jag visa hur jag har gjort T-spårs muttar som fungerar:


När fräsen fungerar ska jag ersätta träet i muttrarna med plast.

[ToPNoTCH]

Snyggt jobb..

Är bordet gjort i biltemas "Spårskena" ?

Om inte hur har du löst det ?

[ove]

Jepp, det är biltemas "spårskena"... jag har lånat en del från detta forum

Färgerna kanske ni känner igen från MadModders lillasyster.

[Lallas]

Är det denna ni pratar om? http://www.biltema.se/sv/Fritid/Tradgar ... Sparskena/

[ToPNoTCH]

Jajamen.

[squiz3r]

Hur stor arbetsyta har du på den? Ser rätt stort och stabilt ut (Jag blir avundsjuk...)

[ove]

Arbetsytan är ca 1150 x 680 x 150 mm... men jag har inte lyckats hitta någon som kan hjälpa mig med ändbearbetningen av trapetsstången så jag har inte provkört den ännu.

[jojje]

Borrmaskin och fil.

[ove]

Jo... så kan man göra... jag gjorde det på min första CNC men jag ska försöka hitta någon med en svarv först.

[ove]

Jag fick till slut hjälp med att svarva ändarna på trapetsstången:


men eftersom svarven var placerad för nära väggen kunde den bara svarva till den kortaste biten... så det fick bli plan B... borrmaskin och fil:


Jag filade först ner gängorna så dom inte syns och då var diametern ca 8.5mm och därefter använde jag borrmaskinen för att fila ner den till 8mm:


och resultatet blev ganska bra:


[Andax]

Hur fick du den jämt slipad runt om? eller är det risk att den är lite ocentrerad så att den kommer att wobbla när du krämar på?

[dar303]

Wow, kul med low-techmetoder som fungerar! Verkar den vara centrerad/balanserad också?

[ove]

Om du tittar på bilden på den svarvade axeln så kan du se lite av botten på gängan och det beror på att dubben inte satt i centrum när den svarvades.

När jag gjorde de andra bitarna filade jag först ner gängan i ett skruvstäd och då fick jag en diameter på ca 8.5 mm som var rund och centrerad. När jag därefter filade ner den sista 0.5 mm med hjälp av borrmaskin så hoppas jag att den fortsatte att vara rund och centrerad.

Jag kan köra 1500mm/min utan problem... men den längsta trapetsstången är 1490mm och bara 12mm i diameter så jag är väldigt nöjd att man kan köra så fort.

Low-tech är kul

[linen]

X-axelgängstången på Lillasyrran jag köpt är vinglig, ska försöka använda den här metoden för att tillverka en ny!

[linen]

Funkade perfekt att spänna upp stången m.h.a. några kullager och en borrmaskin. Satte några muttrar som stöd, blev hur fint och centrerat som helst. Insåg efteråt att det största problemet nog egentligen inte var den vingliga gängstången, utan den dåliga infästningen i änden motorn inte sitter i. Får se om jag kan få det i ordning ikväll, i såna fall är den körklar snart!
