NEXA LYC Serien
Tillverkare:
- NEXA
Produkt:
- Sändare
- Mottagare
Övrigt:
- kappak.sk - solutions exterier-entry
- Säljer precis samma prokukter som NEXA, tom samma modell namn HomeEasy, mfl ser likadana ut men säljs under annat namn
Batteri sändare:
- 12 Volt
Frekvens:
- 433.92 MHz
Modulation:
- AM - ASK
Funktion Sändare:
- 26 bitars fabriksprogrammerad ID kod
- 010-OLYCT0505-A00
Protokoll Analys har utförts med:
- Logicport från Intronix – Pctestinstruments.com
- Sample rate 5 MHz, Threshold = 1.0 Volt
- Mottagare: Kjell och Companys mottagarmodul Art. 88900
Protokoll:
- 65 Bitar
- Bara data på varannan bit.
- Etta skickas som 10 och Nolla som 01
- Varje meddelande inleds med en Sync som är en Hög puls(enligt timing nedan) följt av en
- låg i 2.5ms
- Varje meddelande sänds fyra gånger med en paus på 10 ms mellan varje
- upprepning.
- Varje meddelande avslutas med en Nolla (det syns i tabellen nedan men
- är lätt att missa

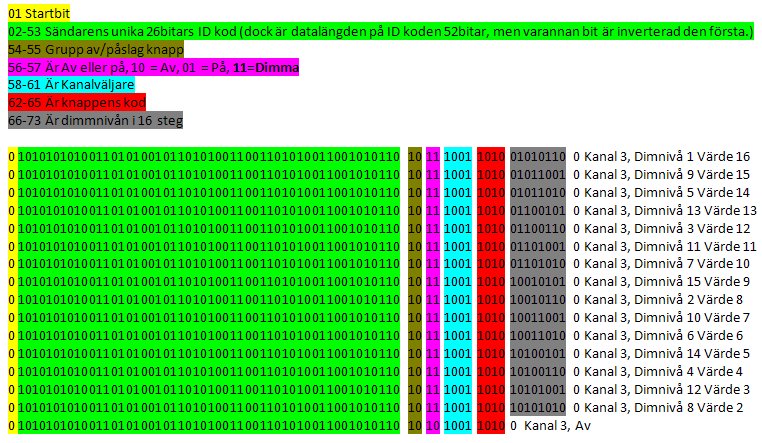

Bit Betydelse 01 Startbit 02-53 Sändarens unika 26-bitars ID kod
(dock är datalängden på ID koden 52-bitar, men varannan bit är inverterad den första.)54-55 Grupp av/påslag knapp 56-57 Av eller på, 10=Av, 01=På, 11=Dimma 58-61 Kanalväljare 62-65 Knappens kod 66-73 Dimmer nivån i 16 steg
Kanalkod:
- 1010 = 1
- 1001 = 2
- 0110 = 3
- 0101 = 4
Knappkod:
- 1010 = 1
- 1001 = 2
- 0110 = 3
- 0101 = 4
Dim nivåer
Dimnivå Invärde 1 16 2 8 3 12 4 4 5 14 6 6 7 10 8 2 9 15 10 7 11 11 12 3 13 13 14 5 15 9 16 1
Timing:
- "1" = 295 µs hög och 170 µs låg
- "0" = 295 µs hög och 920 µs låg
- Tillägg(anda)
- Timingen kan man prova att variera lite om man
- har problem(i mitt fall lite kortare höga
- och lite längre låga (230,200,1000)(Hög,låg(1),låg(0))
- Det kan variera lite mellan olika mottagare och
- hur exakt klockning du har.
