Nybörjarhjälp till pickit 2 sökes
Re: Nybörjarhjälp till pickit 2 sökes
Skitsnack. Kolla igen utan att slarva.
Om du inte kan hitta pinnarnas funktion på en PIC16F690 i
databladet för PIC16F690, så kanske du ska göra något helt annat...
Om du inte kan hitta pinnarnas funktion på en PIC16F690 i
databladet för PIC16F690, så kanske du ska göra något helt annat...
-
- Inlägg: 8092
- Blev medlem: 18 januari 2009, 00:48:24
- Ort: Alvesta, Småland
Re: Nybörjarhjälp till pickit 2 sökes
Allt står i dokumentationen till ditt kit. Där finns även ritning på Kortet ifråga.
Re: Nybörjarhjälp till pickit 2 sökes
Nu förstod jag vad ni menade för blad. Trodde att allt stog i databladet men när jag letade på datorn efter något blad så hittade jag en som låg bland mapparna med "lektioner".
Men där så stog det:
1.Vpp __________RA3
2.VDD__________+V (Kopplade den till VDD)
3.GND__________
(kopplade den till VSS)
4.ICSPDAT______RA0
5.ICSPPLK______ RA1
6.T1G __________RA4
Men när jag startade MPLAB och väljer att använda PICkit 2 så kommer det upp en ruta där det står:
Sen så står det:
Jag kollade alla sladdar men hittade inget.
Men där så stog det:
1.Vpp __________RA3
2.VDD__________+V (Kopplade den till VDD)
3.GND__________

4.ICSPDAT______RA0
5.ICSPPLK______ RA1
6.T1G __________RA4
Men när jag startade MPLAB och väljer att använda PICkit 2 så kommer det upp en ruta där det står:
Kod: Markera allt
PKWarn0003: Unexpected device ID: Please verify that a PIC16F690 is correctly installed in the application. (Expected ID = 0x1400, ID Read = 0x0)
Kod: Markera allt
Initializing PICkit 2 version 0.0.3.30
Found PICkit 2 - Operating System Version 2.30.1
Target power not detected - Powering from PICkit 2 ( 5.00V)
PKWarn0003: Unexpected device ID: Please verify that a PIC16F690 is correctly installed in the application. (Expected ID = 0x1400, ID Read = 0x0)
Re: Nybörjarhjälp till pickit 2 sökes
> Nu förstod jag vad ni menade för blad.
Det som avses är det datablad som heter
"PIC16F631/677/685/687/689/690 Data Sheet" och har dokumentnummer
DS41262E och finns överst på produktsidan för PIC16F690. Inget annat.
Där framgår allt som har med PIC16F690 att göra.
ICSPDAT/ICSPPLK är alternativa namn på PGD/PGC, det verkar som att
de längre namnen har ersatt de nya, men namnen är ju ganska tydliga
i sig och av beskrivningen i databladet (och i manueln till PICkit2) så
borde det gå att se vad som är vad i alla fall.
> (Expected ID = 0x1400, ID Read = 0x0)
Att den läser ett ID som är noll tolkar jag som att den inte har läst något ID alls.
Vad som är fel är lite svårt för någon annan än dig att säga. Det är ju du som
sitter med prylarna framför dig, och vi har inte en aning om vad du har gjort,
men sannolikt är något fel...
Det som avses är det datablad som heter
"PIC16F631/677/685/687/689/690 Data Sheet" och har dokumentnummer
DS41262E och finns överst på produktsidan för PIC16F690. Inget annat.
Där framgår allt som har med PIC16F690 att göra.
ICSPDAT/ICSPPLK är alternativa namn på PGD/PGC, det verkar som att
de längre namnen har ersatt de nya, men namnen är ju ganska tydliga
i sig och av beskrivningen i databladet (och i manueln till PICkit2) så
borde det gå att se vad som är vad i alla fall.
> (Expected ID = 0x1400, ID Read = 0x0)
Att den läser ett ID som är noll tolkar jag som att den inte har läst något ID alls.
Vad som är fel är lite svårt för någon annan än dig att säga. Det är ju du som
sitter med prylarna framför dig, och vi har inte en aning om vad du har gjort,
men sannolikt är något fel...

Re: Nybörjarhjälp till pickit 2 sökes
Jag har ju redan sagt exakt hur jag har gjort.
1.Vpp __________RA3
2.VDD__________+V (Kopplade den till VDD)
3.GND__________
(kopplade den till VSS)
4.ICSPDAT______RA0
5.ICSPPLK______ RA1
6.T1G __________RA4
Siffrorna 1-6 betyder pinne 1-6 som ska in i PICkit2 dosan, 1 = längst till vänster och 6 = längst till höger.
Sedan har jag också skrivit var jag kopplar dom.
1 till RA3
2 till Vdd
3 till Vss
4 till RA0
5 till RA1
6 till RA4
Mer har jag inte gjort.
1.Vpp __________RA3
2.VDD__________+V (Kopplade den till VDD)
3.GND__________

4.ICSPDAT______RA0
5.ICSPPLK______ RA1
6.T1G __________RA4
Siffrorna 1-6 betyder pinne 1-6 som ska in i PICkit2 dosan, 1 = längst till vänster och 6 = längst till höger.
Sedan har jag också skrivit var jag kopplar dom.
1 till RA3
2 till Vdd
3 till Vss
4 till RA0
5 till RA1
6 till RA4
Mer har jag inte gjort.
Re: Nybörjarhjälp till pickit 2 sökes
Ja men då så...
Då är jag inte med på vad frågan var. Skit samma...

Då är jag inte med på vad frågan var. Skit samma...

Re: Nybörjarhjälp till pickit 2 sökes

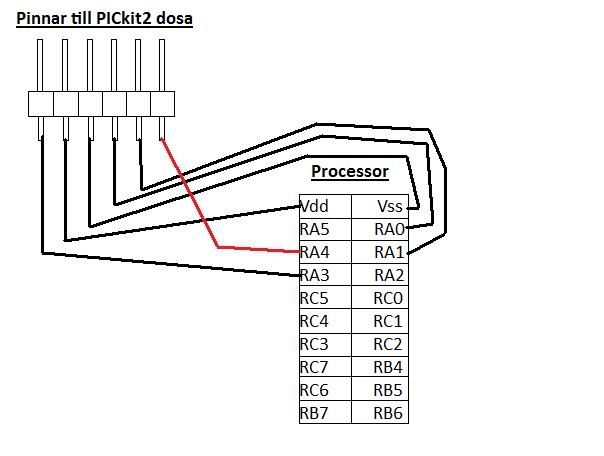

Min fråga är vad som är fel? Har jag kopplat fel? Är det något mer man måste koppla dit? För jag har bara kopplat dom såhär:

Pinne 6 använde jag rött på så att man ska enkelt se vart den går då den var tvungen att korsa över dom andra

Pinne 6 använde jag rött på så att man ska enkelt se vart den går då den var tvungen att korsa över dom andra

Re: Nybörjarhjälp till pickit 2 sökes
Ja, alltså...
Detta är ju färdiga prylar som knappast kan kopplas in på
så speciellt många olika sätt, sannolikt bara ett sätt. Sitter inte
pinnarna i färdiga kontakter som man bara sticker in i PICkit2 ?
Eller har du kopplat de 6 signalerna med lösa kablar ?
> Min fråga är vad som är fel? Har jag kopplat fel?
Som jag sa tidigare, det är ju du som sitter med prylarna framför sig,
det är ju väldigt svårt för någon annan att t.ex se om processorn
är felvänd i hållaren, eller något liknande.
> Är det något mer man måste koppla dit?
Om det är det, så borde det framgå av dokumentationen. Men ingen
som jag kommer på på rak arm.
Detta är ju färdiga prylar som knappast kan kopplas in på
så speciellt många olika sätt, sannolikt bara ett sätt. Sitter inte
pinnarna i färdiga kontakter som man bara sticker in i PICkit2 ?
Eller har du kopplat de 6 signalerna med lösa kablar ?
> Min fråga är vad som är fel? Har jag kopplat fel?
Som jag sa tidigare, det är ju du som sitter med prylarna framför sig,
det är ju väldigt svårt för någon annan att t.ex se om processorn
är felvänd i hållaren, eller något liknande.
> Är det något mer man måste koppla dit?
Om det är det, så borde det framgå av dokumentationen. Men ingen
som jag kommer på på rak arm.
Re: Nybörjarhjälp till pickit 2 sökes
sodjan:
> Jag har har köpt en labbplatta och vill veta vart de olika pinnarna från PICkit 2 kontrollen går till.
> Jag har har köpt en labbplatta och vill veta vart de olika pinnarna från PICkit 2 kontrollen går till.
Re: Nybörjarhjälp till pickit 2 sökes
> och vill veta vart de olika pinnarna från PICkit 2 kontrollen går till.
RTFM, men det har väl redan sagts.
Pinout för PICkit2 kontajkten är tydligt dokumenterat så vitt jag minns.
> Jag har har köpt en labbplatta...
Jag har *utgått* från att det är den labbplattan som finns som tillbehör till PICkit 2 !?
D.v.s den som kommer med en PIC16F690 ?
Eftersom det var en PIC16F690 som du hade problem med...
Om det är en sådan där "labbplatta" där man sätter dit sina egna kretsar, så är
det en annan sak. Då får du bara koppla ihop PICkit2 med respektive pinnar på
målprocessorn. Alltså så som dina ritningar har visat. Inte så mycket problem med
det heller, bara att kolla pinout på PICkit2 och matcha det mot pinout på processorn.
Både finns i respektive dokumentation (d.v.s manual till PICkit2 och datablad för processorn).
Fortfarande går det naturligtsvs inte för någon annan att verifiera att du faktiskt har
kopplat rätt, det ser bara du. En bild på kopplingen skulle eventuellt kunna säga något
annat.
RTFM, men det har väl redan sagts.

Pinout för PICkit2 kontajkten är tydligt dokumenterat så vitt jag minns.
> Jag har har köpt en labbplatta...
Jag har *utgått* från att det är den labbplattan som finns som tillbehör till PICkit 2 !?
D.v.s den som kommer med en PIC16F690 ?
Eftersom det var en PIC16F690 som du hade problem med...
Om det är en sådan där "labbplatta" där man sätter dit sina egna kretsar, så är
det en annan sak. Då får du bara koppla ihop PICkit2 med respektive pinnar på
målprocessorn. Alltså så som dina ritningar har visat. Inte så mycket problem med
det heller, bara att kolla pinout på PICkit2 och matcha det mot pinout på processorn.
Både finns i respektive dokumentation (d.v.s manual till PICkit2 och datablad för processorn).
Fortfarande går det naturligtsvs inte för någon annan att verifiera att du faktiskt har
kopplat rätt, det ser bara du. En bild på kopplingen skulle eventuellt kunna säga något
annat.
Re: Nybörjarhjälp till pickit 2 sökes
Precis, jag tolkade det som att det är breadboard. Men det ska ju funka om det är kopplad som på bilden som sagt. Kan vara bra med en 0.1uF keramisk kondensator mellan VDD- och GND-pinnarna också (nära PICen).
Senast redigerad av E85 10 september 2009, 18:10:49, redigerad totalt 2 gånger.
-
- EF Sponsor
- Inlägg: 2109
- Blev medlem: 27 augusti 2005, 20:57:58
- Ort: Borlänge
Re: Nybörjarhjälp till pickit 2 sökes
Sodjan: Jag visste inte att det fanns som tillbehör till PICkit2.

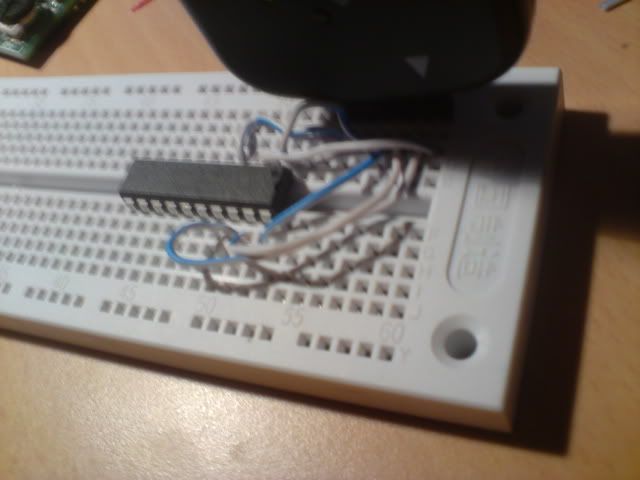

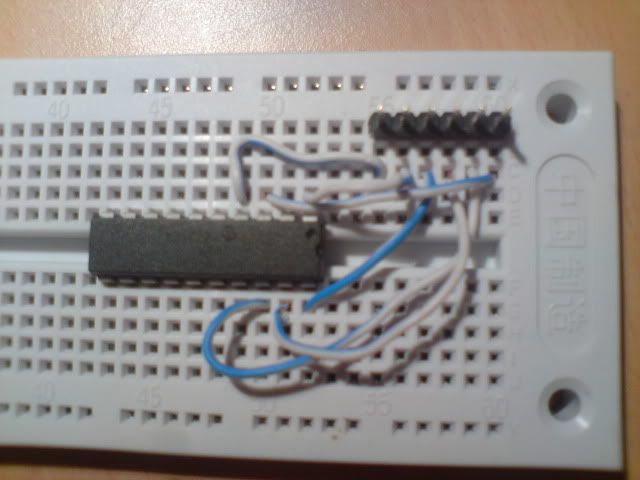

Men jag har en vanlig labbplatta och här är en bild på hur jag har kopplat:


Tyvärr så har jag inte införskaffat mig en massa färg glada sladdar än så därför så är det samma färg på dom men det är kopplat exakt likadant som på bilden jag ritade förut.
Men jag har en vanlig labbplatta och här är en bild på hur jag har kopplat:


Tyvärr så har jag inte införskaffat mig en massa färg glada sladdar än så därför så är det samma färg på dom men det är kopplat exakt likadant som på bilden jag ritade förut.
Re: Nybörjarhjälp till pickit 2 sökes
Jag tror inte det....
Men jag testade att vända på den men det blev samma fel ändå
Men jag testade att vända på den men det blev samma fel ändå
