Senaste kretskortet

[ElectricMan]

Snyggt med svenska flaggan

[beangan]

Illuwatar: din minimig 2.0 ser väldigt trevlig ut. Har kollat på din sida en del, och man vill bara ha en sådan. Skoj med gamla amiga spel.

Har du kort till salu? Med komponenter?

[Illuwatar]

Jag har några blå kort, de är så pass nya att jag har inte verifierat dem. De borde fungera då de är schemamässigt identiska med de svarta. Däremot så har korthållaren byts ut då den modellen jag använde gick ur tiden.

Problemet nu är tillgången på FPGAer - eller rättare sagt bristen på dem. Vid sista beställningen från Digikey (gjordes ungefär två veckor sedan) var de helt slut. Tills detta är löst kan jag inte bygga några MiniMig...

[gOry]

Illuwatar Vad går en MiniMig 2 loss på?

[eAk]

Jag vill också ha en sådandära itx minimig 2.0
Är det något man skulle våga testa att löda en sådan minimig, I toast ugn som jag sett massa info om på nätet att man kan göra?

[PerE]

Sådär, efter att ha levt i över 47 år var det dags för mitt första kretskort
Kortet är ett UHU servokort för att styra min frässpindel genom Mach3.
Fräsningen har jag gjort med min router "PerMilla" och kortet är ett standard 160 x100mm kort.
Kortet är inte tvättat, därav det svarta mellan banorna.


Länkar till UHU kortet:
http://www.uhu-servo.de/servo_en/index.htm
http://gsst.wikispaces.com/UHUget

Per

[Lars1970]

Altera Mini CPLD
Inte det senaste men ett av de kort jag gjort:


Komponenter
PCB 40*36mm 2-lager
Altera CPLD EPM7064STC-10 (44pin TQFP, 5v)
LTC6905CS5-80 (Fixed 20 MHz Oscillator)
LT1129CS8-5 (5V regulator)
JTAG-stift list
IO utgångar

[arune]

Projektets "moderkort" Corecard:


Mer information finns på http://projekt.auml.se/homeautomation:hardware

Följande kort är expansionskort som löds på Corecard ovan.

Dimmerkort (blir förhoppningsvis monterade kort vid nästa order):


RGBW-drivare, switchad sådan för fyra högeffektsLEDar (kanske monterade kort vid nästa order):


DTMF-avkodare (nummerpresentatör):


Remote-kort dvs ir-sändare, ir-mottagare, rf-sändare, rf-mottagare, för fjärrkontrollsapplikationer.
(Detta kort är inte från senaste beställningen)


Ethernetkort, tyvärr inte senaste bilden då vi beställt monterade kort:


USB-kort, enkel med FTDI:
(Detta kort är inte från senaste beställningen)


Kort för grafisk LCD:


Kort för ascii LCD (och en rotary encoder):


CAN, om man bygger en CAN-CAN gateway, eller vill ha CAN på något ARM-kort eller liknande.


Fler bilder på
http://arune.se/gallery/v/lost/HomeAuto ... ifthorder/

[arune]

Glömde nämna att det första kortet, Corecard, är beställt på myro http://www.myropcb.com/ (kvantitet på 120st monterade).
Övriga kort är beställda på olimex som en provomgång före beställning av större kvantiteter på myro.

All hårdvara är "open source". Schema, pcb, komponentlistor, funktionsbeskrivningar, allt ska finnas på projektets hemsida http://projekt.auml.se.

[arune]

Nu tog jag mig i kragen och lade upp lite bilder på de senaste korten. Har dock inte uppdaterat wikisidorna för respektive kort än.

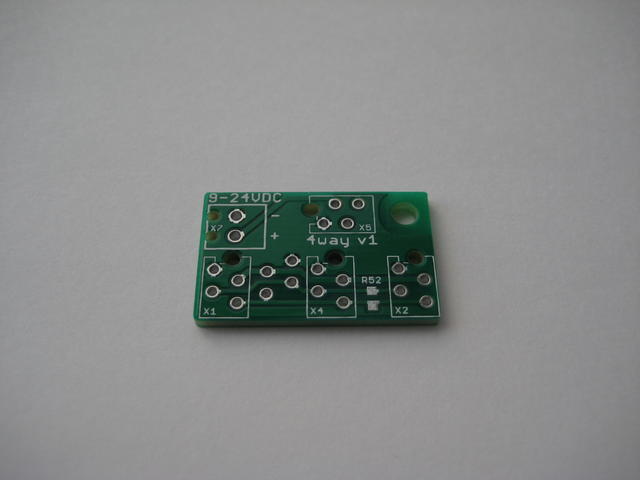

"Grenuttag" för CAN, med plats för skruvplint (matning till bussen) och terminering.
http://projekt.auml.se/homeautomation:h ... n:4waycore

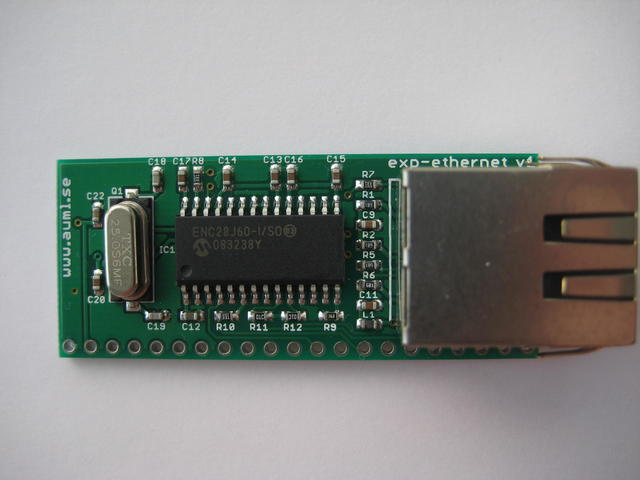

Ethernetkort
http://projekt.auml.se/homeautomation:h ... leethernet

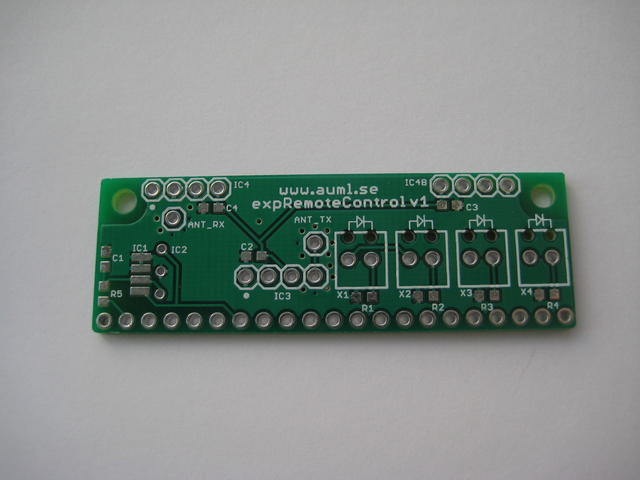

Remote-kort dvs ir-sändare, ir-mottagare, rf-sändare, rf-mottagare, för fjärrkontrollsapplikationer.
http://projekt.auml.se/homeautomation:h ... otecontrol

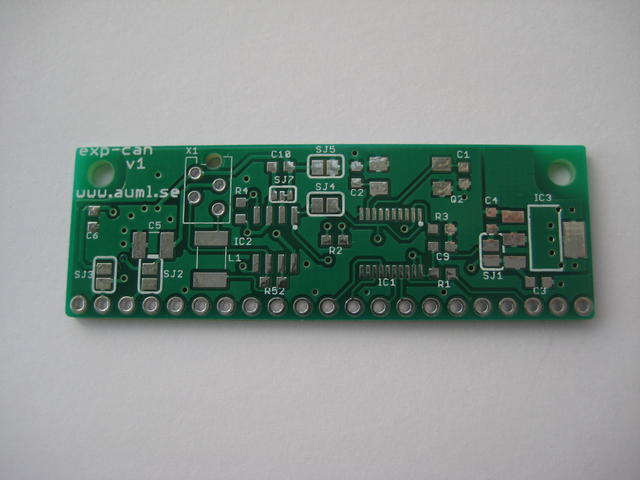

CAN, om man bygger en CAN-CAN gateway, eller vill ha CAN på något ARM-kort eller liknande.
http://projekt.auml.se/homeautomation:h ... ion:extcan

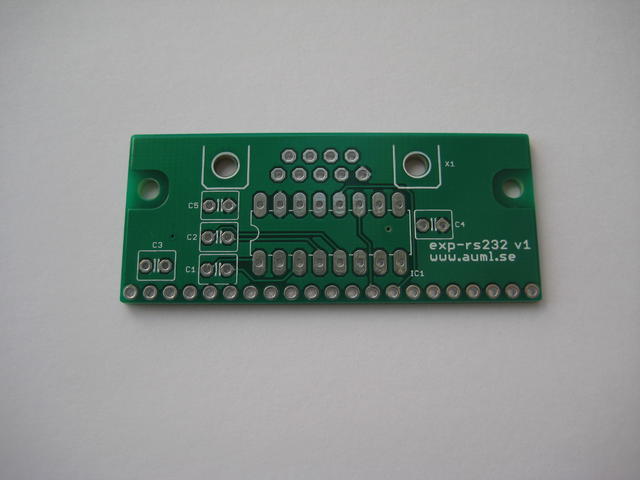

Nivåomvandlare för RS232.
http://projekt.auml.se/homeautomation:h ... sion:rs232

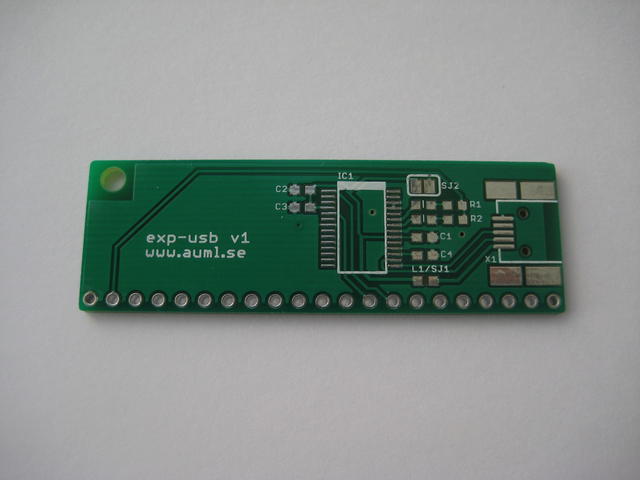

USB-kort, enkel med FTDI.
http://projekt.auml.se/homeautomation:h ... ansion:usb



Större varianter på bilderna finns på http://www.arune.se/gallery/v/lost/Home ... ixthorder/

[FarbrorEstland]

Mitt senaste, några månader gammalt nu dock.



Förstärkarkort byggt runt LM3886 ifrån National. 3 st IC parallell-kopplas och man kan uppnå 150W i 4 ohm, 300W om 2 kort bryggas. Inkoppling kan ske ifrån vänster eller höger sida för att underlätta vid installation i lådan.

Här nedan har vi 4 kort nästan färdigbyggda.



Och just det, det låter bra oxå

[sm2wmv]

Kort för en HF-effektmätare jag bygger. Ska även göra en frontpanel till denna med 2x20 LCD (orange).


Nytt drivarkort för openASC-projektet. Tyvärr råkade jag saltsyra på kortet som tog bort lite av tennpläteringen. Gör dock inte så mycket.


Suddig closeup av kortet.

Korten är frästa med en LKPF S62, genompläterade på kemisk väg och förtennade i en bunke.

[AndersG]

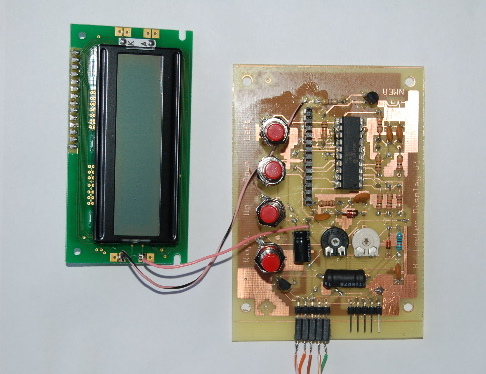

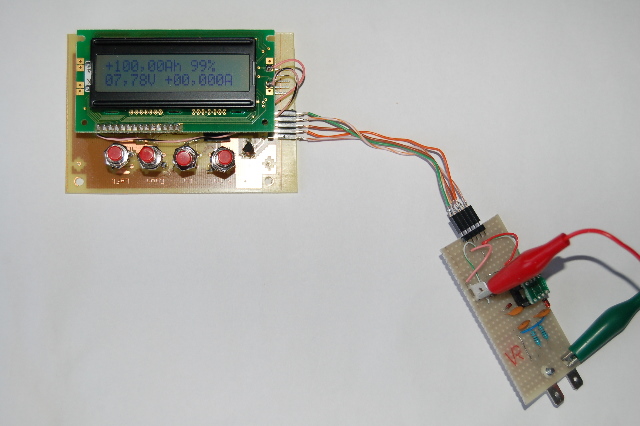

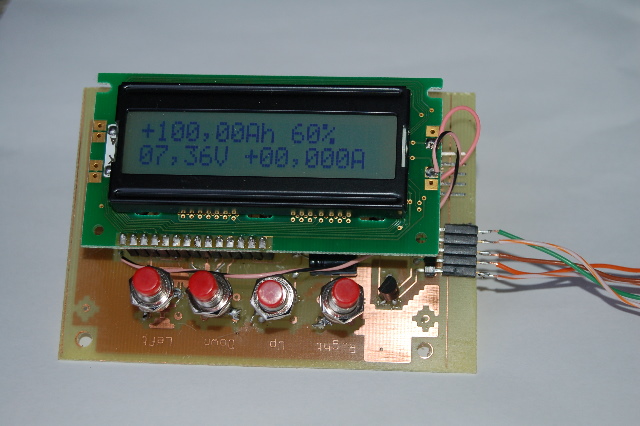

Displaykort till batterimätaren (http://www.dalton.ax/battmeter)



Layouten gjord i KiCad.

[cyr]

(klicka)

Den här gången från http://www.custompcb.com/

Lev. med Fedex på ~1 vecka.

Pris inkl. frakt c:a 650kr (för fyra små kort).

Logikkort till mina aktiva högtalare, skall monteras "piggy-back" på förstärkarkortet.
Framtida innehåll: FPGA, PLL, VCXO och lite till

[petterMAN]

Mitt pågående bygge som skall bli en elmätare (inspirerat av v-g's elmätarprojekt).
Kortet har expansion för en grafisk 128x64lcd, ds1307 för klockvisning, 24AA512 EEPROM för att logga data, två optokopplare för reglering av kontrast och bakgrundsbelysning samt mini-usb kontakt för dataöverföring till dator.
