Intressanta elektronrör, visa vad ni har

[Björnen]

Hej!

Tänkte få lite hjälp med en gammal hyllvärmare, vad röret har används till och kanske oxo lite driftdata. Fabrikat Siemens, typ GRI 2 nr 37290 / 0850. Längd ca 43 cm, rund ca 13 cm, max bredd ca 20 cm. Mvh Björnen.

Superrör Siemens GRI 2 37290-0850.JPG

[Oblivion]

http://lampes-et-tubes.info/tt/tt043.php?l=e

[Oskar]

Bit:
Det var ju mest på skoj jag skrev så
Det var jätteintressant att se bild på ett keramikrör i drift. Jag visste inte att man såg glöden genom keramiken ..

[Bittämjaren]

Här ett par rör som är lite speciella för mig


DM70 indikatorrör för batteridrivna radioapparater.
CK512AX Pentod 0,625V glödspänning, 15V anodspänning (det är lika med en transistorförstärkare )
Båda är subminiatyr

[HUGGBÄVERN]

Magiska ögat var jättekäckt men UJJJ vad dyrt det verkar vara - 22 åjjro på Frag Jan.

[Elyten]

liknar något från yttre rymden

Byggde en förstärkare med 832 för några år sedan


[Oblivion]

jo det va väl tanken

[YD1150]

Dags att återuppliva tråden med rör, nu med några bilder på kamerarör, 1-tums rör.

Vänster till höger, nyinköpt rör för en krona: Resistron 2255 från Heimann,
De övriga är: Noricon CGR TM100-1 ( totalt okänd tillverkare och data! ) och en XQ1440 Newvicon från Heimann.
Elfa hade XQ1440 i sortimentet ett tag och då kostade 1st rör ca 7000kr .


Phonokontakt som jämförelse.



Några bilder på kameran (ungefärlig årgång ~1978-79) där röret är på plats:

Kamera uppifrån.jpg

Blir lite bilder på halvledare också men det är ju kameraröret som är det viktiga.
Nätdelen med högspänningsdelen ~800V (kittlas i fingrarna.... )

Kamera snett uppifrån.jpg

H-V avböjning.jpg

"Behandlingen" av videosignalen sker på kortet nedan, förstärkning, AGC, addera H & V-synk.
Himla massa trimpottar att skruva på, utan schema så får man gissa sig till vad de har för funktion.
Eller reverse-engineering av kortet.


Framifrån:

Kamera framifrån.jpg

Test av 50 år (?) gammalt rör:
En avfotograferad bild från TV:n med "Resistron 2255" igång, bildkvalitén är bättre när man ser bilden direkt på TV:n.
Sen är det inte säkert att kameran var rätt intrimmad heller.
Var mulet då bilden togs men himlen ser nästan överstyrd ut, justerade bländaren för att få med så mycket som möjligt.
Snabbt rörliga föremål blir lätt suddiga p.g.a. "kometsvanseffekt". Är en viss tröghet i röret.
Hittade inte drivrutinerna till "USB-grabbern" annars hade jag tagit in bilderna via den i stället för att fotografera av bilden.

Resistron 2255.jpg

Är lite skillnad på CCD och rörkameran för CCD-kameran ger en något randig bild vid svagt ljus, så det går
nästan att se raderna med pixlar men det gör det inte med rörkameran - den är ju kontinuerlig (inga pixlar).
Sen är CCD-kameran mycket ljuskänsligare än rörkameran.
Får rörkameran tillräckligt med ljus så ger den en bra bild också, XQ1440 ska kunna ge en upplösning på 750 linjer.
Blir en rätt "mjuk" bild ( bättre förklaring? ) med rörkameran, hur som helst är den trevlig att titta på.
(Är väl för att det är RÖR inblandat )

[Marta]

Det som heter Noricon TM 100 kan vara tillverkat av Itron/Noritake. Idag gör de VFD o.dyl., men har ett svagt minne från tiden då det begav sig att de även gjorde kamerarör. Kan ha varit bl.a. Panasonic som använde dessa, men det är länge sedan och minnet kanske sviker.

[MiaM]

Oj, kamerarör är inte direkt något man saknar, mer än möjligen som retrogrej.

Jag har (haft, ifall de kommit bort) två färgkameror, en konsumentkamera och en semiproffskamera, båda gissningsvis från ca 1980 plus/minus något/några år. Ljuskänsligheten var så dålig att de gav riktigt bra bild om man filmade utomhus en solig dag, men var det mulet så fick man skruva upp förstärkningen ("ISO"-värde för att översätta till moderna digitalkameratermer) såpass att bilden blev märkbart brusig...

... och dessa videobelysningar på 500-1000W som behövdes för att filma inomhus...

[Oskar]

Coola prylar

Häftigt att kameran fungerar också! Vart kan en sådan ha använts?

[YD1150]

Vet inte mer om kameran, ingen dokumentation finns. Fick den genom byteshandel för många år sedan.
Original kameraröret är XQ1440 vilket har betydligt högre ljuskänslighet än de andra två.

Har två konsument-färgkameror också, de passar bäst att använda på sommaren då det solsken ute.
Inomhus med svagt ljus ger en mörk bild med färgbrus och inte helt riktig färgåtergivning.

[nsbvzy]

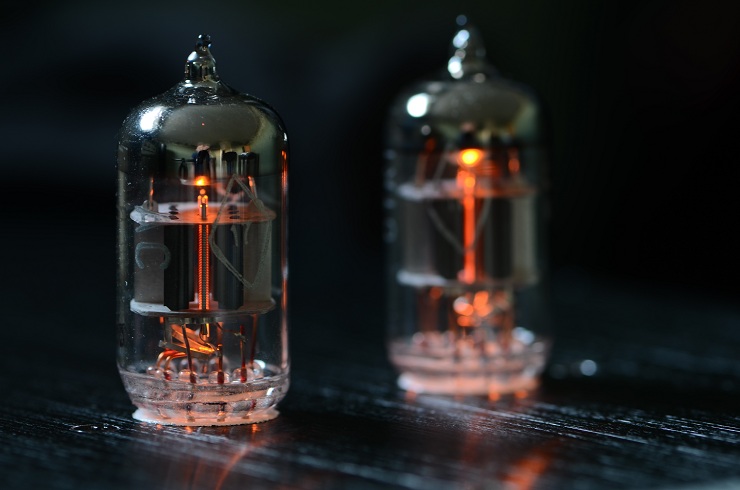

Audio förförstärkare med 6n1p. (liknande ECC88) sjukt roligt detta med rör, och de låter lika bra som de är fina att titta på!

Förstärkaren är dessutom DIY om det har betydelse




Har även ett mullard TY4-500 som jag fått av en nära vän, även han rörsamlare, av någon anledning fick jag detta då jag någon gång nämnt att det vore kul att ha ett stort rör som prydnad.

Det vill tydligen ha 10v 9,9A glöd, lite sjukt faktiskt

ska ta en bild på det och lägga upp här.

[4kTRB]

Nu har jag ingen egen bild på mitt endaste rör som jag äger men det
var tydligen vanligt i de tidiga datorerna. Jag vet att glöden fungerar för det har jag testat.

[HUGGBÄVERN]

Både 6N1P och ECC82 är "bra" rör. Lagom förstärkning och bra linjära. Jag tror båda kan driva ganska bra dessutom och funkar alltså bra som drivers till utgångsrör.
För länge sedan köpte man 6N1P för en dollar på elektronikenmarknaden i St petersburg, men när Anatloij Likhnitskij publicerat en ombyggnadsbeskrivning av Priboj med en 6N1P steg priset 10 ggr.
