Det finns en för osd video, en för RSSI, en för batterispänning (inte matning alltså), en för strömförbrukning mha en extern 50A strömsensor och de 2 paddarna längst nere är för RX/TX till GPS-en och ISP nere till vänster i form av de fyra viorna då annat inte fick plats. Resten av paddarna är inte användbara till något då jag var tvungen att göra så för att överhuvudtaget kunna routa kortet. Den övre padden som inte har en via är för osd video för att jag skulle minska störningar och dylikt på den linjen och den andra är för batterispänningen.lgrfbs skrev:Henry vilka I/O finns det på det kortet?
Senaste kretskortet
Re: Senaste kretskortet
Re: Senaste kretskortet

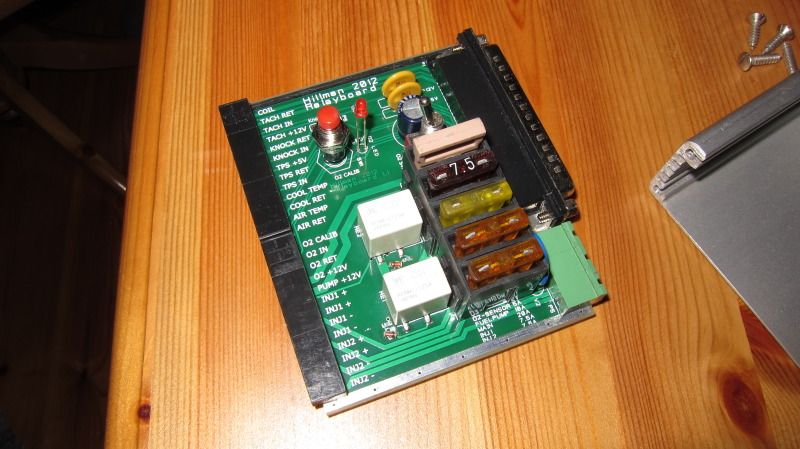

Mitt senaste kort är en uppdatering av reläkortet till mitt Megasquirt. Kortet jag nu byter ut var bara en av flera prototyper jag testade men detta fungerade så bra så det har blivit kvar i bilen i ett par år. Det var först när bilen tvärdog mitt inne i stan i en korsning och efter det bara ville gå lite sporadiskt som jag felsökte och kom fram till att kortet behövde bytas.

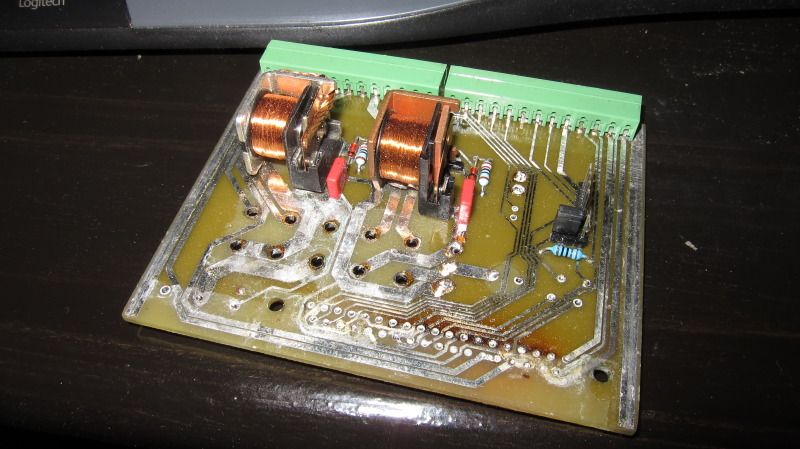

Så här såg det gamla kortet ut under kontakter mm, det är lite brunt pga värmen från när jag lödde bort kontakten.

Och då har jag ändå putsat bort den oxid/ärj man kunde se på de fria ytorna och sedan lackat kortet med en liten förhopping om att det skulle klara resten av sommaren.

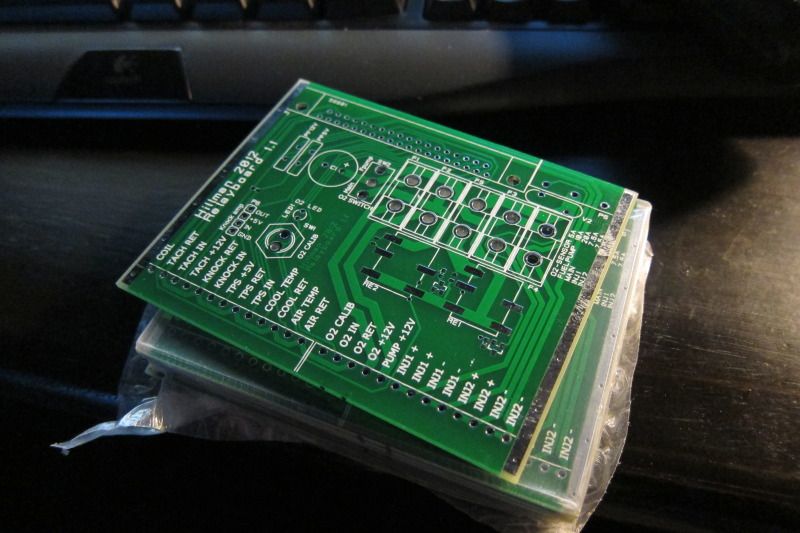

Fick designa om det lite eftersom reläerna jag använt tidigare inte gick att få tag på längre, känns bättre med slutna reläer också. köpte korten via seeedstudio, var ju tvungen att beställa minst tio så har nio kort kvar om nån är intresserad. De är ju gjorda för min bil så de har kanske inte alla funktioner som andra vill ha.

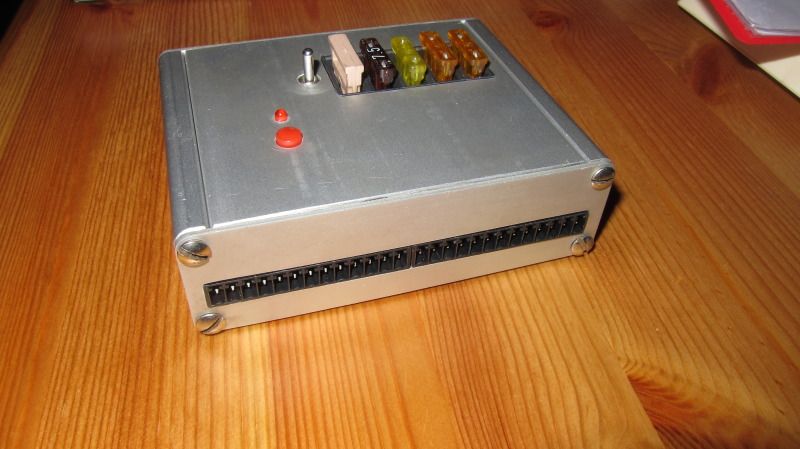

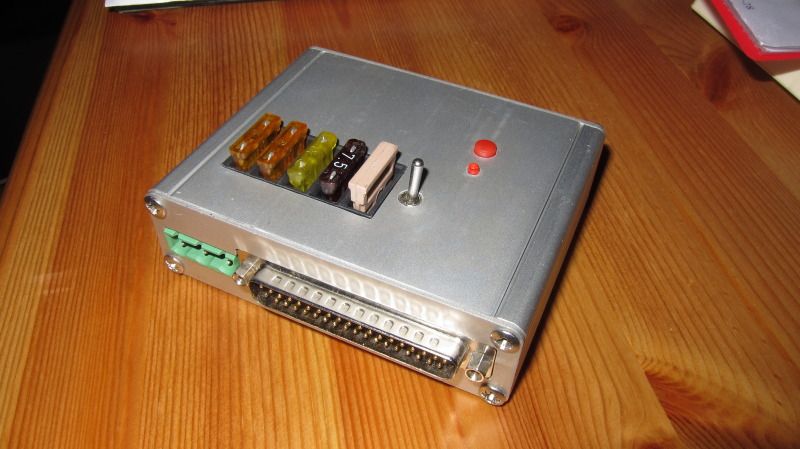

Monterat i lådan.


Så här såg det gamla kortet ut under kontakter mm, det är lite brunt pga värmen från när jag lödde bort kontakten.

Och då har jag ändå putsat bort den oxid/ärj man kunde se på de fria ytorna och sedan lackat kortet med en liten förhopping om att det skulle klara resten av sommaren.
Fick designa om det lite eftersom reläerna jag använt tidigare inte gick att få tag på längre, känns bättre med slutna reläer också. köpte korten via seeedstudio, var ju tvungen att beställa minst tio så har nio kort kvar om nån är intresserad. De är ju gjorda för min bil så de har kanske inte alla funktioner som andra vill ha.


Monterat i lådan.


- Klas-Kenny
- Inlägg: 11822
- Blev medlem: 17 maj 2010, 19:06:14
- Ort: Växjö/Alvesta
Re: Senaste kretskortet
Ett BoB till en 2,8" TFT med touch ifrån Xtune.
Innehåller inget mer intressant än några motstånd till backlight, ett par avkopplingskondingar och en konding till en step-up i kontrollern, samt det man ser givetvis.
Har bara spänningssatt än så länge för att verifiera grundfunktion och det ser ju bra ut, nu ska vi bara se om man kan visa något på den också (Aldrig använt någon färg-display innan).
Varför satte jag inte stiftlisten på andra hållet är det säkert någon som undrar - För att biten kopparlaminat jag hade hemma räckte inte till då.

Innehåller inget mer intressant än några motstånd till backlight, ett par avkopplingskondingar och en konding till en step-up i kontrollern, samt det man ser givetvis.
Har bara spänningssatt än så länge för att verifiera grundfunktion och det ser ju bra ut, nu ska vi bara se om man kan visa något på den också (Aldrig använt någon färg-display innan).
Varför satte jag inte stiftlisten på andra hållet är det säkert någon som undrar - För att biten kopparlaminat jag hade hemma räckte inte till då.

Du har inte behörighet att öppna de filer som bifogats till detta inlägg.
- Klas-Kenny
- Inlägg: 11822
- Blev medlem: 17 maj 2010, 19:06:14
- Ort: Växjö/Alvesta
Re: Senaste kretskortet
Gjorde ett litet konverteringskort från SSOP20 till mera breadboard-vänligt.

Du har inte behörighet att öppna de filer som bifogats till detta inlägg.
Re: Senaste kretskortet
Ett litet dotterbord för att styra ett tangentbord. Det sitter 22 st 0603-motstånd på baksidan för pull-up och LEDar, en 74HC238 multiplexer och en ATmega32u4 med tillbehör på framsidan. Jag lyckades spegelvända silkscreenen för elektrolyten, typ den enda komponent som går att montera fel (med konsekvenser...).
Du har inte behörighet att öppna de filer som bifogats till detta inlägg.
-
- EF Sponsor
- Inlägg: 2109
- Blev medlem: 27 augusti 2005, 20:57:58
- Ort: Borlänge
Re: Senaste kretskortet
Labbkort med USB. Avsett för Xmega32A4U eller pinkompatibel MCU.
Du har inte behörighet att öppna de filer som bifogats till detta inlägg.
Re: Senaste kretskortet
Rykande färskt
Ska slipa ner kanterna så det ser fint ut. Ska styra en gps när den ska starta och stängas av.

Ska slipa ner kanterna så det ser fint ut. Ska styra en gps när den ska starta och stängas av.
Du har inte behörighet att öppna de filer som bifogats till detta inlägg.
Re: Senaste kretskortet
Skulle vara ännu snyggare om det fanns skuggor och depth of field
Hoppas att det kommer till nästa version. De släppte precis en ny men det finns inte i den

Hoppas att det kommer till nästa version. De släppte precis en ny men det finns inte i den

- MicaelKarlsson
- Inlägg: 4669
- Blev medlem: 18 juni 2004, 09:16:07
- Ort: Aneby
- Kontakt:
Re: Senaste kretskortet
Har börjat på mitt projekt jag döpt till laborera med aktiva filter.
Första kretskortet med ytmonterade komponenter. LED i 1206 och motstånd samt kondensatorer i 0805 samt två elektrolyter som enligt eagle är i storlek 153CLV-0605.
Första kretskortet med ytmonterade komponenter. LED i 1206 och motstånd samt kondensatorer i 0805 samt två elektrolyter som enligt eagle är i storlek 153CLV-0605.
Du har inte behörighet att öppna de filer som bifogats till detta inlägg.
-
- Inlägg: 2436
- Blev medlem: 28 januari 2007, 18:45:40
- Ort: Kungsbacka
Re: Senaste kretskortet
Motordrivar kort och generell I/O kort:
Motor drivaren har USB, FTDI, PIC, Mosfetdrivare, mosfetar*8, strömsensor, spännings sensor och en servo/sensor in/utgång. Även en DC/DC för 16V till drivarna.
I/O kortet är lite open collector och 24V dc/dc, även en serieport.
Närbild:
Korten är till min böpmobil, finns en tråd(robot med kamera över wlan)Motor drivaren har USB, FTDI, PIC, Mosfetdrivare, mosfetar*8, strömsensor, spännings sensor och en servo/sensor in/utgång. Även en DC/DC för 16V till drivarna.
I/O kortet är lite open collector och 24V dc/dc, även en serieport.
Du har inte behörighet att öppna de filer som bifogats till detta inlägg.
Re: Senaste kretskortet
snyggt.
De har jag inte ens tänkt på att göra hörnen på korten runda , lättare när man fräser hålbilden för kortet när man
bygger egna lådor osv till korten
De har jag inte ens tänkt på att göra hörnen på korten runda , lättare när man fräser hålbilden för kortet när man
bygger egna lådor osv till korten

- Klas-Kenny
- Inlägg: 11822
- Blev medlem: 17 maj 2010, 19:06:14
- Ort: Växjö/Alvesta
Re: Senaste kretskortet
Försökte mig på ett dubbelsidigt kort, blev helt okej faktiskt, sidorna skiljer kanske en halv millimeter ifrån varandra.
Körde på metoden att tejpa ihop OH-film som en ficka och lägga laminatet mellan, gick smidigt.
Har inte riktigt fått in tekniken för att göra snygga vior, men de fungerar i alla fall.
Kortet blev lite fult efter allt filande på viorna också.. Samt att laminatet är ett par år gammalt, så det var inte riktigt jättebra, men det blev helt okej i alla fall. Och så blev det lite repor i fotoresisten när kortet låg emot bottnen i etskaret, så i mitten blev där några genometsade repor.
Kortet är då en förstärkare till en subwoofer, baserat på TDA7294. På kortet finns då även ett aktivt lågpassfilter av tredje ordning med pot för att ställa in frekvensbandet, liten blandare för att få med både höger och vänster kanal, förförstärkare med volymkontroll samt förhoppningsvis automatiskt på/avslag vid signal in.
Det sistnämnda är helt otestat jag har bara ritat ihop vad som borde fungera, men jag är inte riktigt säker på att det blir bra. Är i princip en OP som komparator till trigger-ingången på en 555a som monostabil vippa. När signalen går över referensspänningen som sätts med en pot så ska den ge låg signal ut som ska trigga 555an att höja utgången som startar förstärkaren (styr egentligen bara stand-by och mute på TDA7294'an), 555an är där för att den inte ska starta och stänga av hela tiden utan den ska hålla sig igång i en minut efter senaste signal in.
In tar kortet +-35V likriktat oglättrat, vilket det ska glättra samt reglera ner till +-12V för OP och 555. Just det är en intressant konfiguration med två LM7X12 efter varandra, den första med en 8V zener till GND-pinnen för att ge ut +-20V och sen den andra till dess utgång. Anledningen till det är att jag annars går över gränsen för max spänning in i regulatorerna.
Har ingen jättekoll på ljudgrejer så det blir intressant att se hur det låter, OP'n som fixar preamp, LPF och komparator är en LM324, inte en aning om den är lämplig för ljud men förhoppningsvis duger det till mig.
Körde på metoden att tejpa ihop OH-film som en ficka och lägga laminatet mellan, gick smidigt.
Har inte riktigt fått in tekniken för att göra snygga vior, men de fungerar i alla fall.

Kortet blev lite fult efter allt filande på viorna också.. Samt att laminatet är ett par år gammalt, så det var inte riktigt jättebra, men det blev helt okej i alla fall. Och så blev det lite repor i fotoresisten när kortet låg emot bottnen i etskaret, så i mitten blev där några genometsade repor.
Kortet är då en förstärkare till en subwoofer, baserat på TDA7294. På kortet finns då även ett aktivt lågpassfilter av tredje ordning med pot för att ställa in frekvensbandet, liten blandare för att få med både höger och vänster kanal, förförstärkare med volymkontroll samt förhoppningsvis automatiskt på/avslag vid signal in.
Det sistnämnda är helt otestat jag har bara ritat ihop vad som borde fungera, men jag är inte riktigt säker på att det blir bra. Är i princip en OP som komparator till trigger-ingången på en 555a som monostabil vippa. När signalen går över referensspänningen som sätts med en pot så ska den ge låg signal ut som ska trigga 555an att höja utgången som startar förstärkaren (styr egentligen bara stand-by och mute på TDA7294'an), 555an är där för att den inte ska starta och stänga av hela tiden utan den ska hålla sig igång i en minut efter senaste signal in.
In tar kortet +-35V likriktat oglättrat, vilket det ska glättra samt reglera ner till +-12V för OP och 555. Just det är en intressant konfiguration med två LM7X12 efter varandra, den första med en 8V zener till GND-pinnen för att ge ut +-20V och sen den andra till dess utgång. Anledningen till det är att jag annars går över gränsen för max spänning in i regulatorerna.
Har ingen jättekoll på ljudgrejer så det blir intressant att se hur det låter, OP'n som fixar preamp, LPF och komparator är en LM324, inte en aning om den är lämplig för ljud men förhoppningsvis duger det till mig.

Du har inte behörighet att öppna de filer som bifogats till detta inlägg.
