Om du roterar lysdioderna 180 grader blir det bättre.
Flytta kondensatorerna till mitten av kortet.
När du flyttar kondensatorerna så flytta om motstånden också.

Personligen använder jag runda paddar för opolariserade komponenter och de som av sin natur inte går vända fel (TO92 t.ex)
Fyrkantiga markerar + för mig Här är det - som markeras (har väl ingen betydelse bara man är konsekvent)

Transistorerna har väl små paddar.

För övrigt en klassisk konstruktion, jag har byggt en sådan i hela mitt liv när jag gick i högstadiet.

Protte

Hittade nåt som heter copper pour åxå... coolt om man vill ha mer koppar på kortet... såhär blev det när jag printade ut det på papper..

Verkar inte finnas nån IC i DipTrace... alltså när man ska rita schema.. !?

Återigen RTFM!

Har kollat i "read the fancy manual".. men kan inte hitta nåt.. finns ju 8 pins IC men för PCB och inte för schema..

Tänkte att jag skulle rita upp mitt egna schema för att sen kolla hur det blir med slutresultatet.. det jag gjorde sist vad ju bara vad jag blev tillsagd i manualen att man kan göra..

Men sätt in rätt schema symbol då. Vad är det för IC du ska använda dig av?

Jag ska använda en IC som heter LM741 sätta i rätt.. ? hur ska man kunna göra det när jag inte hittar nån som är lika den som är i schemat jag har.. ?

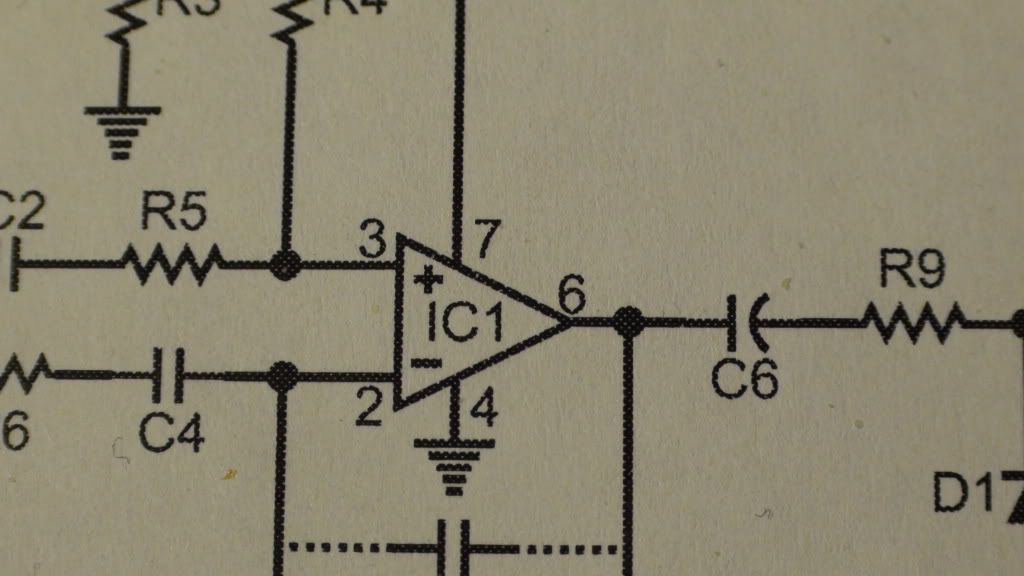

En sån här är det jag söker..

Men då....

Gå in på LIBRARY
Skriv in LM741 i NAME fältet
Kryssa i Search in = ALL LIBRARIES
Tryck på Find now (vänta en stund)

Till höger poppar det sedan upp en LM741CM
Näst längst nere till höger finns en knapp PLACE

Då har du schema symbolen för en 741:a

LYCKA TILL


RTFM

Jo jag har hittat den förut... men problemet är bara att den inte ser lika ut som den i mitt schema..

Såhär ser den ut den som finns..

Vad är problemet? Du har ju pin numreringen att följa! (tänk på att det finns olika standarder att rita schema symboler på !!!)

Så numren som står på IC som jag tog bild och satte upp.. är exakt samma betydelse som numren som är i den 741:a som du tipsad mig om att ta.. ? även om den ha mer pinnar så skiter jag i dom och bara använder dom jag ska använda.. tex nr: 3,7,2 och 6 ?

Benkonfigurationen är den samma, skillnaden är bara att den är ritad annorlunda. Spelar roll? I verkligheten ser den ju inte ut som vare sig den ena eller den andra.

EDIT: tecno hann före.

Ok.. tack för info.. nu när jag måste använda skallen och bygga upp mitt egna schema på mitt sätt så blev det lite klurigre.. hur som helst så hoppas jag att det blir bra sen när jag ska ta in det i PCB och möblera om lite osv osv..
