Förslag på PWM, ADC, I/O och DAC IC kretsar med SPI?

[rvl]

Det här med att sätta 100 nF kondingar NÄRA matningspinnarna verkar inte riktigt ha gått hem. T.ex C7 och C8 gör tveksam nytta i nuvarande layout.

Sen hade jag nog prioriterat att få kristallkomponenterna närmare processorn, högre än C15 och i synnerhet resetknappsgrejerna, som inte har nåt större behov att vara nära.

[DanielM]

Dom sitter 4mm ifrån. Hur kan det INTE vara nära?

Tackar för noteringen. Jag flyttade den lite närmare. Nu är det 20 mm ifrån. Dvs 2 cm.

[AndLi]

Varför byter du inte plats på reset knappen och kristallen?

[DanielM]

Så där ja!

[Swech]

Det där är inte nära
Det finns en hel hög med mekaniskt mycket mindre kristaller att köra med i dagsläget
Välj något som passar bättre och sätt den nära

Swech

[DanielM]

Jag hittar vissa kristaller, men dom kan jag inte löda. Endast HC-48S kan jag löda.
Kristallen är nu 6 mm ifrån.

[säter]

Konstaterade du inte tidigare att någon kristall inte behövdes?
Det dög med den interna oscillatorn?

[DanielM]

Jo. Det duger. Men jag sätter ändå dit en för att slippa fundera på om jag skulle ångra mig

[Icecap]

Du ser inte att med dioder som "skydd" kommer en positiv överspänning på en utgång att ledas till VCC och då sannolikt steka hela köret?

Matningen på 3,3V är INTE stabil så till vidare att den håller emot om spänningen överstiger 3,3V, regulatorn slutar bara att driva.

Detta är ett ganska normalt sätt att göra fel på - men likaväl är det fel!

[DanielM]

Vad menar du? 3.3 regulatorspänning är stabil.
Dessutom var det Rik81 som tipsade mig om att skydda utgången med en diod.

Så jag vet inte alls annat vad man ska göra.

[Icecap]

Du behöver helt klart OCKSÅ läsa upp på hur en spänningsregulator fungerar!

De reglerar upp spänningen till (i detta fall) 3,3V men om spänningen stiger ÖVER det nivå kommer den bara att sluta skicka ut ström.

Så om en utgång får en puls på t.ex. 10V kommer ung. 0,5V gå av i Vf för dioden och resten kommer till VCC vilket ger kretsar för 3,3V en drivspänning på 9,5V.
Detta brukar extremt sällan gå bra...

[DanielM]

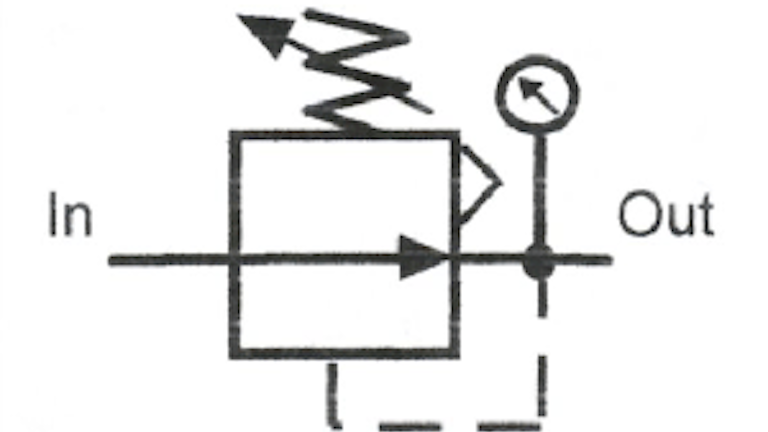

Det är ganska logiskt att en spänningsregulator drar ned på strömmen om spänningen överstiger. Precis som en tryckreducerare gör inom hydrauliken. Men jag & TomasL tänkte faktiskt inte så långt angående det du sa när man kortsluter 3.3v mot högre spänning för klampningen.


Uppdaterat nu där jag tar bort klampningen.
Så detta fungerar så som att BAT54T1G har en motspänning på 30V och klarar av att max passera 0.2A. Detta ska duga riktigt bra för mig.
Men BAT54T1G har en läkström också, men den tar 3.3v Zener om så att det blir max 3.3V om man råkar applicera t.ex. 24-25V av misstag på DAC utgången.

Jag har även gjort en beställning. Här är resultatet. Nu blir det ingen mer ändring!

DAC ADC PWM IO.zip

. Kinapris: 9.40 dollar.


[DanielM]

Ny har jag fått mitt paket. Nu är det bara att löda dit komponenterna.

[Rick81]

Skulle inte beställa färdig monterat?

[DanielM]

JLPCB kunde bara max löda 30 komponenter. Så då är det lika bra att jag löder dit dom själv.
Kan vara bra att kunna det också.
